Kui suur on väikeste valuplokkide vormide võimsus?

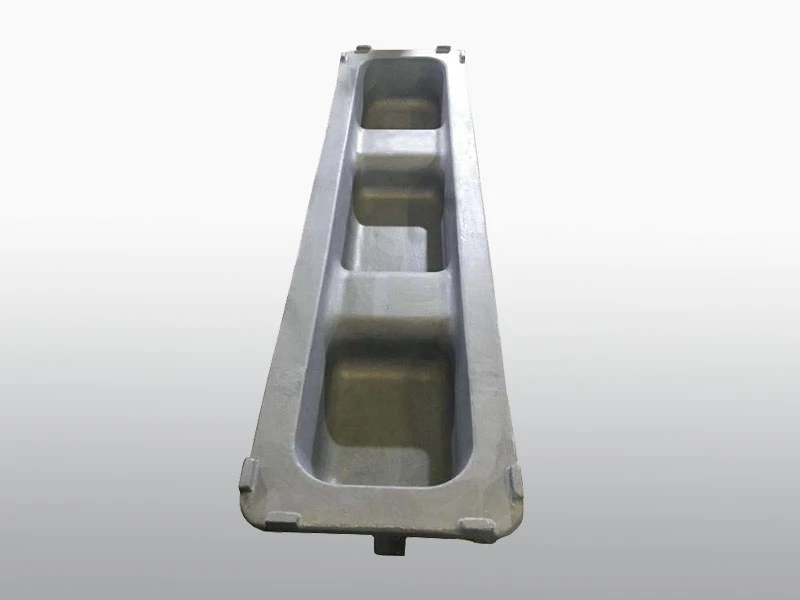

7-9kg väikesed valuplokivormidon tavaliselt valmistatud kõrgele temperatuurile vastupidavatest materjalidest, nagu grafiit, teras, malm jne. Tavaliselt kasutatakse neid väikeste metallivaluplokkide valamisel, eksperimentaalsel valamisel jne. Seetõttu on õigete valuplokkide valimine võti täpse ja järjepidevuse saavutamiseks valamise tulemuseks on metallitöötlemisoperatsioonid.

Väikestel 7-9kg kaaluvatel valuplokkidel on tavaliselt järgmised mõõtmed:

Pikkus:10-12 tolli (250-300 mm). Vormi pikkus peab olema piisav, et mahutada soovitud valuploki suurust, jättes samal ajal piisavalt lisaruumi kanduri ja kanalisüsteemi jaoks.

Laius:3-4 tolli (75-100 mm). Laiuse määrab soovitud valuploki laius ja jooksurisüsteemi ruumivajadus.

Kõrgus:2-3 tolli (50-75 mm). Vormi kõrgus peaks olema piisav, et saavutada valuploki eeldatav metallimaht, võttes arvesse tavalisi kokkutõmbumiskiirusi tsementeerimise ajal.

Need mõõtmed tagavad sobiva vormiõõne suuruse enamiku sulamite valamiseks 7-9 kg valuplokkideks. Ristkülikukujulised kujundid on levinud nende tõhusate virnastamis- ja transpordiomaduste tõttu. Sellele vaatamata saab konkreetse rakenduse ja eeltingimuste põhjal kasutada ka teisi väikeseid vormivorme.

An mahu ja suuruse arvutamine7-9kg väikesed valuplokivormidhõlmab mitmeid olulisi tegureid:

◆ Valuploki sulami tüüp ja tihedus:Sulami tihedus mõjutab vormiõõnsuse nõutavat mahtu. Suurema tihedusega sulamid nõuavad valuploki sihtkaalu saavutamiseks väiksemat mahtu.

◆ Valuploki sihtkaal:Valuploki ideaalne koormus selles olukorras 7-9kg on vormi suuruse ja piirangu otsustamisel kiireloomuline piir.

◆ Kahanemistegur:Igal kombinatsioonil on konkreetne kahanemistegur, mida tuleks projekteerimisel arvestada. Tavaliselt rakendatakse kokkutõmbumismuutujat 5-8%, et näidata mahu vähenemist tsementeerimise ajal.

◆ Kujundussuhted:Plaani mõtisklused, näiteks taseme, laiuse ja pikkuse proportsioonid, on olulised valuploki tugevuse ja vormitavuse tagamiseks. Need proportsioonid aitavad otsustada vormi üldise kuju ja aspektide üle.

◆ Valuploki standardsuurused:Klientide eelistused standardsete valuplokkide suuruste osas võivad samuti mõjutada vormiõõnsuse kujundust.

Neid tegureid arvesse võttes saab vormiõõnsuse suuruse täpselt välja arvutada, et toota valuplokke soovitud kaaluvahemikus 7-9kg pärast kokkutõmbumist. Simulatsioonitarkvara kasutatakse tavaliselt valuploki vormi disaini ja võimsuse optimeerimiseks, tagades tõhusad ja tõhusad valuprotsessid.

Efektiivse kujundamine7-9kg väikesed valuplokivormidhõlmab erinevate põhiaspektide kaalumist, et tagada optimaalne jõudlus ja kvaliteetne valamine:

◆ Süvendi suurus:Vormiõõs peaks olema projekteeritud nii, et see tagab valuploki ideaalse mahutavuse, võttes arvesse muutujaid, näiteks amalgaami tüüpi, kaalu ja kokkutõmbumiskiirust. Materjalide tõhusaks kasutamiseks ja raiskamise piiramiseks tuleks samuti suurendada õõnsuse suurust.

◆ Koonuse või süvise nurgad:Koonuse või süvise nurkade lisamine vormi konstruktsiooni on oluline, et hõlbustada tahkunud valuploki hõlpsat eemaldamist ilma vormi või valuploki enda kahjustamata. Nurk tuleks hoolikalt valida, et tasakaalustada hõlpsat eemaldamist valuploki kuju defektide minimeerimisega.

◆ Standardsed kõrvamustrid:Vormi põhjade standardsete mustrite lisamine võimaldab valuplokkide hõlpsat käsitsemist ja transportimist, kui need on valatud ja tahkunud. Kõrva muster tuleks valida soovitud käsitsemismeetodi ja valuplokke kasutavate järgnevate protsesside nõuete alusel.

◆ Tugev konstruktsioon:Hallitust tuleks jõuliselt arendada, et taluda väljaulatuva süsteemi ajal kogetud pinget ja sooja ärevust, tagades eluea ja ühtlase töö. Materjali valikul ja konfiguratsioonil tuleks arvestada vormi tavapäraste mehaaniliste koormuste, temperatuurinurkade ja soojapikenduse omadustega.

◆ Õige kate:Vormipindadele mõistliku katte kandmine ei lase segul püsida, tagades sujuva valuploki väljavoolu ja püsides pika aja jooksul vormi olemusega kursis. Katte valik peaks põhinema valataval sulamil ning valamisel kogetud temperatuuri- ja rõhutingimustel.

◆ Jahutustingimused:Jahutussätete, näiteks õhuvahede või jahutusliinide rakendamine vormi konstruktsioonis aitab reguleerida tahkumisprotsessi ja kontrollida temperatuurijaotust, et tagada valuploki ühtlane kvaliteet. Jahutussüsteemi konstruktsioon peaks optimeerima jahutuskiirust ja minimeerima termilisi gradiente, et vähendada valuploki struktuuri defektide ohtu.

◆ Mehhaniseeritud vormimisvõimalus:Mootoriga vormimisvõime parandab eenduva süsteemi efektiivsust ja tõhusust, võttes arvesse valuplokkide ühtlast ja täpset vormimist. Automatiseerimissüsteemi disain tuleks optimeerida, et lühendada tsükliaega, minimeerida praagi määra ja parandada ohutust.

Vormiplaanis neid olulisi kaalutlusi järgides saavad tootjad oma valuplokkide vorme sujuvamaks muuta, et luua usaldusväärselt tipptasemel valuplokke, mis vastavad vajalikele üksikasjadele, tagades samal ajal väljaulatuva süsteemi asjatundlikkuse ja töökindluse.

Valuploki valamise protsessis7-9kg väikesed valuplokivormid, kasutatakse nii võimsuse kui ka kvaliteedi tagamiseks mitut kontrolli:

◢ Temperatuuri ja keemia kontroll:Veeldatud aine temperatuuri ja teaduslikkust kontrollitakse kindlalt, et pidada sammu komposiidi ideaalsete omadustega. See kontroll on valuploki ühtlase kvaliteedi ja omaduste saavutamiseks ülioluline.

◢ Täpsed valamisesüsteemid:Sulametalli ühtlaseks jaotamiseks vormidesse kasutatakse automatiseeritud valamissüsteeme. Need süsteemid tagavad täpse ja kontrollitud valamise, minimeerides valuploki kaalu ja kuju kõikumisi.

◢ Automaatne hallitusseened:Vormide sisestamiseks ja eemaldamiseks rattast kasutatakse automatiseeritud konveiereid või robotsüsteeme. See arvutistamine tõstab oskusi ja vähendab inimlike vigade ohtu tsükli eest hoolitsemisel.

◢ Programmeeritud jahutusjärjestused:Igal sulamil on soovitud tahkestumise kiiruse ja struktuuri saavutamiseks spetsiifilised jahutusnõuded. Jahutusprotsessi juhtimiseks järgitakse programmeeritud jahutusjärjestusi, tagades tahkunud valuplokkide ühtluse ja konsistentsi.

◢ Demonteerimise spetsifikatsioonid:Lammutamine, meetod, mis hõlmab kinnitunud valuplokkide eemaldamist vormidest, järgib tõsiseid üksikasju, et vältida valuplokkide deformeerumist või kahjustamist. Õiged lammutustehnikad aitavad säilitada valuplokkide kuju ja terviklikkust.

◢ Robotkäe eemaldamine:Tahkunud valuplokkide kiireks ja produktiivseks eemaldamiseks vormidest kasutatakse sageli mehaanilisi hoobasid. Mehaanilised raamid tagavad täpse ja usaldusväärse väljatõmbamise, vähendades evakuatsioonitsükli ajal tekkivate kahjustuste või moonutuste riski.

◢ Nägemissüsteemide ülevaatus:Iga valuploki mõõtmete ja pinnakvaliteedi kontrollimiseks kasutatakse nägemissüsteeme. Need süsteemid kasutavad kaameraid ja algoritme, et kontrollida, kas valuplokid vastavad kindlaksmääratud tolerantsidele ja kvaliteedistandarditele.

Nende kontrollide rakendamisel on automatiseeritud valuplokkide valamise protsessidega võimalik saavutada optimaalne võimsus ja ühtlus, tagades järjepideva kvaliteetsete, klientide nõudmistele vastavate valuplokkide tootmise.

Sest7-9kg väikesed valuplokivormid, on valuvormi suurused umbes 10 x 4 x 2 tolli, et saavutada soovitud mahutavus, kui võtta arvesse sulameid, kokkutõmbumisastet ja konstruktsioonisuhteid. Maht on kavandatud valuploki sulami, kaalueesmärkide ja töötlemisnõuete alusel. Optimeeritud vormide ja kontrollitud valamise abil saavad valukojad tõhusalt toota õige suurusega valuplokke. Lisateabe saamiseks võtke meiega ühendust aadressiltech@huan-tai.org.

Viited

1. ASM Käsiraamat, Vol 15: Casting (2008).

2. Beeley, P. (2001) Valutehnoloogia. Butterworth-Heinemann.

3. Dantzig, J. & Rappaz, M. (2009). Tahkumine. EPFL Press.

4. Jones, D. & Bhadeshia, H. (1997). Metallivalu. Encyclopedia of Advanced Materials, 2, 1174-1182.

5. Rao, PN (2006). Tootmistehnoloogia – valu, vormimine ja keevitamine. Tata McGraw mägi.
