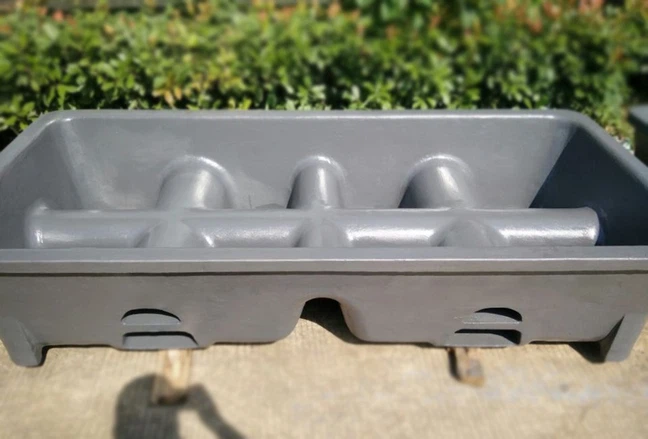

Disain külvata mitme kambriga vormevõtab arvesse alumiiniumvee voolu optimeerimist, et tagada täitmisel ja jahutamisel ühtlus ning toota kvaliteetseid alumiiniumplokke. Ja igal kambril on etteande- ja tühjendusport, mis vähendab sujuvalt töötades alumiiniumi vee jahutusaega, ja mitme kambriga emisvormid saavad samaaegselt töödelda mitut alumiiniumist veeplokki, vähendades tootmisaega ja inimressursi vajadusi, mis toob märkimisväärset majanduslikku kasu. valukojasse. Järgmisena räägime mitme kambriga külvivormide eelistest.
Kuidas mitme kambriga emisvormid töötavad?
Mitmeõõnsusega emisvorm on spetsiaalne hallitustüüp, mis sisaldab kahte või enamat hallituse jäljendit haardumise ja tõmbe sees. Siin on ülevaade sellest, kuidas aKülvage mitme kambriga vormidtöötab:
Mitu vormi jäljendit:Erinevalt ühe süvendiga vormidest, mis toodavad ühe eenduva kuju kohta, on mitme õõnsusega emisevormil mõned kujujäljed, mis on organiseeritud konkreetse kujundusega. See disain soodustab õõnsuste vahel hajumist, võttes arvesse ruumi tõhusat kasutamist ja piirates vormi üldist suurust.
Ühtne söötmissüsteem:Et tagada ühtlane metallivool igasse õõnsusse, kasutatakse vormi kõigi õõnsuste söötmiseks ühte vooliku ja jooksuri süsteemi. Toru täidab peamise kanalina, mille kaudu vedel metall vormi siseneb, samas kui sprinterid sobivad metalli igasse õõnsusse.
Metalli jaotus:Valgustid, mis on väikesed avad, mis viivad igasse õõnsusse, on strateegiliselt paigutatud, et jaotada sulametall ühtlaselt kõigi vormijälgede vahel. See tagab, et iga õõnsus täidetakse ühtlaselt, mille tulemuseks on ühtlane valamine kvaliteet.
Õige õhutus:Rahuldav õhutus on oluline mitme kambriga emisevormide puhul, et võimaldada gaasidel väljuda vormi kõikidest piirkondadest. Õigesti kujundatud õhutusavad aitavad vältida selliseid defekte nagu gaasi poorsus ja tagavad valandite kvaliteedi.
Tõhus ekstraheerimine:Kui metall on hangunud ja eenduv süsteem on valmis, eemaldatakse valandid vormist. Mõne tootmistoimingu puhul on see protsess automatiseeritud, kasutades valandite tõhusaks vormist eemaldamiseks masinaid või roboteid.
Kasutades mitme kambriga emise vorme, saavad tootjad märkimisväärselt suurendada tootlikkust, valmistades ühe valutsükli jooksul mitu kvaliteetset valandit. Ühtse etteandesüsteemi kasutamine, õige metallijaotus ja tõhus õhutus tagab ühtlase valamise kvaliteedi kõigis õõnsustes.
Milliseid tootlikkuse eeliseid pakuvad mitmeõõnsused vormid?
Mitme õõnsusega vormide kasutamise peamine eelis on oskuste tohutu tõus ja tulemus näis võrreldes üheõõnsusega vormidega erinevalt. Siin on peamised tootlikkuse eelisedKülvage mitme kambriga vormid:
Suurenenud väljund:Mitme õõnsusega vormid arvestavad erinevate valandite samaaegset loomist ühes vormis, mis põhjustab saagise märkimisväärset suurenemist. Näiteks 4-õõnsusvorm võib sarnase käitlemisaja ja tööga ühe õõnsusega vormina luua neli korda rohkem valandeid.
Vähendatud vormimisaeg:Kui korraga täidetakse mitu õõnsust, lüheneb üldine trimmimisaeg ühe väljaulatuva õõnsusega vormides. See tõhususe parandamine aitab kiirendada tsükliaegu ja suurendada tootmisvõimsust.
Optimeeritud sulatusahju aeg:Mitme õõnsusega vormid aitavad minimeerida metalli sulatamiseks ahjus kuluvat aega ühe toodetud tüki kohta. Võimalus valada ühe tsükli jooksul mitu detaili toob kaasa sulatusseadmete ja energiaressursside tõhusama kasutamise.
Viimistlustöö vähenemine:Valmistades mitut valandit ühes vormis, vähendavad mitme õõnsusega valuvormid detaili kohta vajaminevat viimistlustööd. See aitab säästa tööjõukulusid ja muudab valujärgse töötlemise etapi sujuvamaks.
Kiirendatud mustri kulude amortisatsioon:Mitmeõõnsusega valuvormidega saavutatav suurem tootmismaht võimaldab kiiremini amortiseerida mustri kulusid suurema hulga valandite pealt. See kulutõhususe eelis suurendab valuoperatsioonide üldist kasumlikkust.
Masstootmise võime:Mitme õõnsusega vormid sobivad suuremahuliste loomisolukordade jaoks, kus kiire tulemus on otsustava tähtsusega. Võimalus tõhusalt toota erinevaid kvaliteetseid valandeid piiratud aja jooksul, annab tootjatele võimaluse rahuldada vajadusi produktiivselt ja tõeliselt.
Kokkuvõtteks võib öelda, et mitme õõnsusega vormide kasutamine pakub märkimisväärset tootlikkuse eelist, sealhulgas suurenenud toodangut, lühendatud vormimisaega, optimeeritud ahju kasutust, vähenenud viimistlustööjõudu, kiirendatud mustri kulude katmist ja paremaid masstootmise võimalusi. Need eelised muudavad mitme õõnsusega vormid väärtuslikuks vahendiks valuoperatsioonide tõhususe ja konkurentsivõime suurendamiseks.
Millised on peamised disainilahendused mitme kambriga külvivormide puhul?
Mitme kambriga emisevormide edukas rakendamine sõltub nende eeliste maksimeerimiseks täpsetest disainikaalutlustest. Siin on plaani peamised komponendid, mida tuleks arvesse võtta:
Tasakaalustatud vooluteed ja ingade suurus:Ülioluline on luua tasakaalustatud vooluteed ja sobiva suurusega torud, et vältida sulametalli enneaegset külmumist õõnsustes. See tagab kõigi jäljendite ühtlase täitmise ja hoiab ära defektide, nagu mittetäielikud valandid.
Piisavad gaasiavad:Kaasata tuleb korralik õhutusseade, et hõlbustada gaaside väljumist kõikidest jäljenditest. Tugev õhutus hoiab ära gaasiga seotud põgenemised, nagu poorsus, ja tagab valandite usaldusväärsuse igas õõnsuses.
Püstikute ja jahutite strateegiline paigutus:Püstikud ja jahutid peaksid olema strateegiliselt paigutatud, et toita tõhusalt kõiki õõnsusi, soodustades ühtlast tahkumist ja vähendades kokkutõmbumisega seotud defektide tõenäosust. See tagab ühtlase jahutamise ja tahkumise kõigi vormijälgede puhul.
Suurenenud jäikus:Mitme õõnsusega vormid tuleks kavandada laiendatud paindumatusega, et taluda pinget, mida vedel metall erinevatel esikülgedel avaldab. See aluseks olev töökindlus on ülioluline, et eenduva süsteemi ajal vormi auväärsega sammu pidada.
Suurema kokkutõmbumise tüvede arvestamine:Plaan peaks kujutama endast suuremat kokkutõmbumist, mis tekib hallituse sees erinevate probleemsete piirkondade tõttu. Neid muutujaid arvesse võttes saab leevendada kokkutõmbumisega seotud põgenemiste, näiteks katkestuste või keerdumiste hasartmängu.
Kvaliteedi järjepidevuse tagamiseks standardiseeritud kuvamised:Jäljendite standardimine kõigis õõnsustes tagab valandite kvaliteedi ühtsuse. See hõlmab ühtsete mõõtmete, pinnaviimistluse ja muude kriitiliste omaduste säilitamist.
Puhtad eraldusjooned hallituse eraldamiseks:Kergete eraldusjoonte kujundamine hõlbustab vormipoolte puhast eraldamist valandite väljatõmbamise ajal. See lihtsustab lammutusprotsessi ja aitab kaasa üldisele tõhususele.
Läbimõeldud ja põhjalik disain on hädavajalik, et tagada helivalandite tootmine igas õõnsuses ilma defektideta. Täiustatud simulatsiooni- ja modelleerimistööriistade kasutamine võib aidata optimeerida paigutust ja konfiguratsiooniKülvage mitme kambriga vormid, aidates lõpuks kaasa nende edukale rakendamisele ja toimimisele.
Millised on mitme kambriga emise hallitusseente piirangud?
Kuigi mitme õõnsusega vormid pakuvad olulisi eeliseid, kaasnevad nendega ka konkreetsed takistused, millele tuleks mõelda:
Disaini suurenenud keerukus:Üheks piiranguks mitmeõõnsusega emise hallitusseente puhul on keerukus mitme õõnsusega emise piiramise, õhutamise ja karkasside eest hoolitsemisel. Metalli ühtlase voolu ja tahkumise tagamine kõigis õõnsustes nõuab hoolikat inseneritööd ja põhjalikku disaini.
Kõrgemad defektide määrad:Eeldades, et mis tahes vormisegment on väljaulatuva süsteemi ajal alatäidetud või näljas, võib see tekitada loodud osades suuremat ebatäiuslikkust. Usaldusväärse täitmise ja kõvenemisega sammu pidamine kõigis süvendites on oluline, et vältida ebatäiuslikkust, nagu kokkutõmbumine, poorsus või puudulikud valandid.
Suuremate tööriistade maksumus:Mitme õõnsusega vormide loomine hõlmab regulaarselt suuremaid tööriistu ja vorme, mis võib tuua kaasa suuremad monteerimiskulud võrreldes üheõõnsusega vormidega. Põhiline huvi tööriistade ja varustuse vastu võib olla märkimisväärne, mõjutades loomingu üldkulusid.
Erinevate valandite valmistamise raskused:Mitme õõnsusega valuvormide puhul võib igas õõnsuses samaaegselt erinevate valandite valmistamisel tekkida probleeme. Kõikide õõnsuste konstruktsioonipiirangud ja ühtluse nõuded võivad piirata paindlikkust, et luua samas vormis erinevaid osi.
Termilise tasakaalustamatuse potentsiaal:Soojad ebakorrapärased omadused mitme õõnsusega vormides võivad põhjustada vedela metalli viltu jahutamist ja kõvenemist, põhjustades sisemist koormust ja valandites kihilisi vigu. Soojade elementide jälgimine erinevates segmentides on kriitiline test.
Suuruse ja kaalu piirangud:Mitme õõnsusega emisevormidel võib olla piiranguid tõhusalt valmistatavate mõistatuslike osade suurusele ja kaalule. Suured keerukad komponendid võivad tekitada väljakutseid hallituse disaini, materjali voolu ja konstruktsiooni terviklikkuse osas mitmes õõnsuses.
Metalli omaduste kontroll:Püsivate metalliomaduste, nagu temperatuur, organiseeritus ja mehaanilised omadused, tagamine mitme õõnsusega vormi kõikides segmentides võib olla väljakutse. Erinevad metalliomadused võivad mõjutada valandite kvaliteeti ja teostust.
Nende piirangutega tegelemine nõuab täiendavat inseneritööd, põhjalikku protsessijuhtimist ning tootmisvajaduste ja osade disaini hoolikat kaalumist. Mitmeõõnsusega emise vormide kasutamise teostatavuse ja praktilisuse hindamine on oluline nende eeliste maksimeerimiseks, leevendades samas võimalikke väljakutseid ja piiranguid.
Järeldus
Keskmise kuni suure tootmismahu jaoksKülvage mitme kambriga vormidtõsta oluliselt tootlikkust ja tõhusust. Kuid disainerid peavad arvestama mitme mulje tasakaalustamise keerukusega ning leevendama võimalikke defekte simulatsiooni ja ranguse abil. Eduka rakendamise korral toovad mitme õõnsusega valuvormid valukodadele märkimisväärset kasu, mille eesmärk on suurendada toodangut, vähendades samal ajal kulusid. Kui soovite meie emise hallituste kohta rohkem teada saada, võtke meiega ühendust aadressiltech@huan-org.
Viited:
Beeley, P. (2001). Valutehnoloogia. Oxford, Boston: Butterworth-Heinemann.
Brown, JR (2000). Foseco rauavalumeistri käsiraamat. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Valutehnoloogia põhimõtted. New Delhi: Tata McGraw-Hilli haridus.
Jones, S. (2002). Edusammud kestade vormimise materjalide ja protsesside vallas. Mereinseneride instituudi tehingud, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Tootmistehnika ja tehnoloogia. Upper Saddle River, NJ: Pearson.
